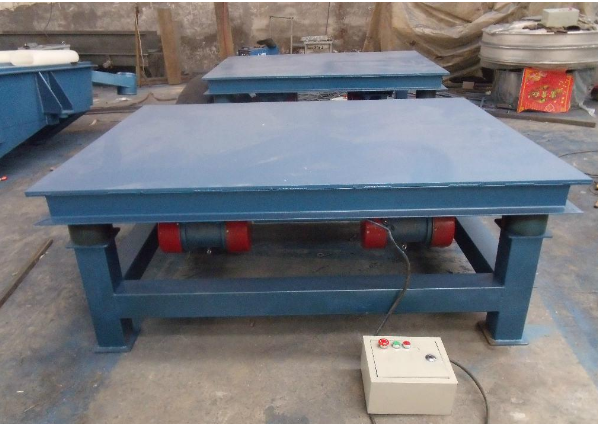

河南銳能機械設備有限公司之力控振動平臺的結構分析
發布：buzhidao123.瀏覽：2414次
根據振動平臺設計預設計要求，永磁體轉子在工作過程中受到的**大電磁力扭矩為400Nm，振動平臺豎直方向上**大輸出力約為8KN，現基于有限元計算軟件ANSYS對永磁體轉子和振動平臺中一些關鍵的承力件進行結構強度校核和結
構分析。
強度理論：
**強度理論**大應力理論是關于材料在復雜應力下的強度理論。認為**大拉應力或**大壓應力是決定材料強度的準則。它能較好地解釋脆性材料拉伸時沿橫截面斷裂
第二強度理論：
第二強度理論即為**大應變理論。它認為當材料的**大應變等于單向拉伸屈服應變時發生破壞。
第三強度理論
**大剪應力準則，只要材料的**大剪應力達到簡單拉伸屈服剪應力時，材料就屈服。
第四強度理論
即形狀改變比能理論，只要材料的形狀比能達到拉伸屈服時的形狀比能，材料就屈服。
在ANSYS有限元分析軟件中，Von mises stress是一種等效應力，它用應力等值線來表示模型內部的應力分布情況，它可以清晰描述出一種結果在整個模型的變化，從而能快速地確定模型中的危險區域。Von mises stress遵循材料力學第
四強度理論。
振動平臺的驅動核心部件是電磁一機械禍合的永磁體，其制造材料為稀土永磁材料NdFeB。燒結錢鐵硼材料的抗拉強度和抗彎強度均較低，沖抵韌度和斷裂韌性也很低，但抗壓強度高，屬于脆性材料。對于脆性材料一般采用**強度理論作為材料破壞判據，而對于鋼、鋁、銅采用第四強度理論作為材料破壞判據。 根據振動平臺設計預設計要求，永磁體轉子在工作過程中受到的**大電磁力扭矩為400Nm，振動平臺豎直方向上**大輸出力約為8KN，現基于有限元計算軟件ANSYS對永磁體轉子和振動平臺中一些關鍵的承力件進行結構強度校核和結構分析。
